1. Effe2 - дымоход с двойной стенкой.

керамические дымоходы Schiedel
В рассматриваемых конструкциях дымоходных систем, элементом, обеспечивающим безопасное отведение продуктов сгорания, выступает внутренний керамический сердечник.
В обычных дымоходах рис. слева, он имеет круглое сечение и однослойную стенку.
В керамических дымоходах Effe2 сердечник самонесущий, и, представляет собой два контура, скреплённых между собой рёбрами жёсткости. Такая конструкция повышает надёжность системы.

благодаря двойной стенке керамические дымоходы Effe2 надёжнее

керамические дымоходы Effe2

2. Effe2 – максимум дымохода, минимум декораций.

керамические дымоходы Schiedel
Общий вес погонного метра шахты обычного дымохода, в зависимости от диаметра, превышает общий вес погонного метра шахты керамического дымохода Effe2 от 2-х до 3-х раз.

Вес главного элемента дымохода - керамического сердечника почти в два раза выше, напротив, у дымохода Effe2.

керамические дымоходы Effe2 максимум дымохода минимум декораций

керамические дымоходы Effe2

3. Конструкция шахты Effe2 эффективнее сохраняет тепло и делает дымоходы Effe2 одними из самых пожаробезопасных.

керамические дымоходы Schiedel
Как уже отмечалось ранее, производители современной отопительной техники, стремясь поднять коэффициент полезного действия (КПД) своих отопительных устройств, отбирают тепло из дымовых газов. В следствии чего, при конструировании систем дымоудаления, инженеры особенное внимание уделяют теплозащите шахты.
Как известно, воздух, находящийся в замкнутом контуре, почти идеальный изолятор. Это свойство воздуха использовано инженерами Effe2, сконструировавшими 2-х контурный дымоход. Например, если внутри шахты дымохода Effe2 температура 600°С, на поверхности керамического сердечника температура снижается более чем в 3 раза и не превышает 175°С.
Дополнительно теплозащищённость шахты повышается за счёт включения в конструкцию слоя теплоизоляции, при этом её эффективность будет зависеть от толщины слоя.
В обычных дымоходах этот слой равен 30 мм.
Для обеспечения работы системы с самыми современными устройствами, инженеры Effe2 увеличили толщину слоя до 50мм.

При работе дымоходов с теплогенерирующими аппаратами (ТГА), работающими на твёрдом топливе, температура дымовых газов которых может достигать 600°С, более высокая теплозащищённость керамических дымоходов Effe2, повышает пожаробезопасность системы. Что нашло своё отражение в Отчёте № 11526 о сертификационных испытаниях, подготовленного испытательным центром ФГБУ ВНИИПО МЧС России в части класса отступа дымохода Effe2 Domus от горючих конструкций.
Так, согласно этому отчёту, при монтаже дымоходов Effe2 Domus, сертифицированных для работы с дымовыми газами имеющими температуру 600°С, допускается устраивать минимальное расстояние до горючих конструкций равное 50мм.
Монтаж обычных дымоходов, при работе с ТГА отдающими в дымоход дымовые газы с температурой до 600°С, следует выполнять с устройством расстояния до горючих конструкций равного 75мм. Сертификационные испытания обычных дымоходов также были проведены центром ФГБУ ВНИИПО МЧС России.


Благодаря двух контурной конструкции сердечника и увеличенной толщине теплоизоляционного слоя дымоходы Effe2 обладают самой высокой теплозащищённостью и пожаробезопасностью.

керамические дымоходы Effe2 эффективнее сохраняют тепло

керамические дымоходы Effe2

4. Effe2 – это самая высокая герметичность системы, а также стойкость к кислотной коррозии.

керамические дымоходы Schiedel
Герметичность системы определяется минимально допустимым количеством утечек дымовых газов для различных режимов работы данных систем.
Это одна из самых главных характеристик, определяющая соответствие дымоходной системы современным требованиям.
Как уже отмечалось ранее, развитие отопительной техники, идёт по пути снижения температуры дымовых газов. Остывая дымовые газы конденсируются, увеличивается их плотность, приходится использовать вентиляторы для проталкивания дымовых газов по трубе. В следствии чего герметичность системы (газоплотность материалов дымохода) становится одной из важнейших характеристик для современной системы дымоудаления.

По показателю герметичности дымоходная система Effe2 одна из лучших на сегодняшний день.

По показателю герметичности дымоходная система Effe2 одна из лучших на сегодняшний день.

N1 и P1 – это максимальные индексы герметичности, соответственно при негативном и позитивном давлении.
Данные представленные в таблице подтверждены испытательным центром ФГБУ ВНИИПО МЧС России.

Стойкость системы к кислотной коррозии.
В зависимости от вида топлива в дымовой трубе могут образовываться различные виды агрессивных сред. Самая высокая концентрация кислоты характерна для конденсата ТГА на твердом топливе.
Расшифровка индексов стойкости к кислотной коррозии.
3- означает на всех видах топлива;
2-только на жидком и газовом;
1-только для газового оборудования.

Дымоходы Effe2 классифицированы с максимальным индексом стойкости к кислотной коррозии - 3.

керамические дымоходы Effe2

5. Effe2 – экологически чистый дымоход.

керамические дымоходы Schiedel
В производстве обычных дымоходов применяется теплоизоляционный материал связующим волокон в котором выступают фенолформальдегидные смолы. Фенолы и формальдегиды относятся к вредным веществам 2-го класса опасности - высокоопасным. Больший вред организму способны нанести лишь испарения ртути и полония, относящиеся к 1-му классу опасности.
С ростом температуры выделение в окружающую среду вредных летучих веществ растёт в прогрессии, при этом даже бетон не способен остановить ядовитые газы.
В сертифицированной МЧС России дымоходной системе Effe2 используется экологически чистый не горючий теплоизоляционный материал нового поколения, связующим волокон в которым выступает безвредный, упругий латекс, обеспечивающий гораздо лучшее склеивание волокон, нежели чем смолы.

На сегодняшний день Effe2 единственная, из представленных на Российском рынке, дымоходная система, отвечающая самым высоким экологическим требованиям.

экологически чистые керамические дымоходы Effe2

керамические дымоходы Effe2

6. Effe2 сертифицирован для работы с самыми современными отопительными системами.

керамические дымоходы Schiedel
Дымоходная система Effe2 отвечает самым высоким техническим требованиям, предъявляемым к современной дымоходной технике. Поэтому линейка дымоходов Effe2 сертифицирована для работы со всеми типами отопительных устройств.

область применения керамических дымоходов

керамические дымоходы Effe2

7. Effe2 – идеальный дымоход для каминов и печей из кирпича, а также банных металлических печей.

керамические дымоходы Schiedel

Камины, отопительные печи, мангалы из кирпича.
Уникальное свойство керамического кирпича, нагревшись медленно и равномерно отдавать мягкое тепло, известно людям уже более 1 000 лет. И сегодня кирпичные печи и камины по прежнему пользуются не малым спросом, превратившись в эксклюзив.
Конструкция шахты дымохода Effe2 позволяет объединить непревзойдённость печной керамики и совершенство современных технологий.
Для соединения кладки печи, камина и дымохода Effe2 используется переходный керамический элемент, что позволяет устанавливать дымоход Effe2 по схеме насаживания. Конструктивные недостатки обычных дымоходов не позволяют использовать такую схему.

керамические дымоходы Effe2 могут использоваться с печами и каминами из кирпича

керамические дымоходы Effe2 для банных печей

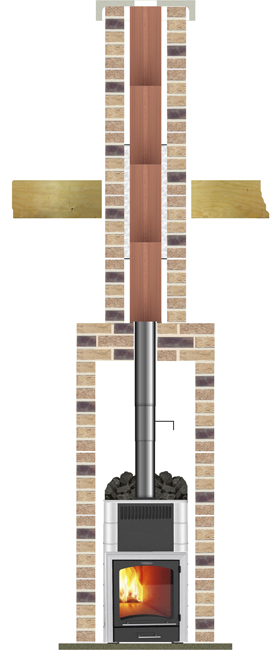

На эскизе, схематично показан вариант обмуровки стальной или чугунной банной печи керамическим кирпичом, также обмуровка может быть выполнена плитами талькохлорита или жадеита.
Обмуровка выполняет роль экрана, защищающего парящихся от жёсткого обжигающего излучения нагретого металла. Керамика или камень аккумулируют тепло, отдавая его в "мягком" волновом спектре.
Керамический дымоход Effe2 на эскизе показан смонтированным по схеме насадки.
На эскизе показан вариант декоративной обмуровки шахты дымохода облицовочным кирпичом ручной формовки.
Для обеспечения пажаробезопасности, в месте перекрытия между обмуровкой и шахтой дымохода закладывается теплоизоляционный слой.

Стальные и чугунные банные печи.
Благодаря двухконтурной конструкции керамического сердечника, дымоходы Effe2 Domus могут быть смонтированы с банными печами по схеме насадки. На сегодняшний день, дымоходы Effe2 единственные среди керамических дымоходов, представленных на Российском рынке, могут быть смонтированы по такой монтажной схеме.
Шахта монтируется на бетонную армированную плиту с заранее подготовленным отверстием, подключение к керамическому дымоходу выполняется с использованием телескопической трубы из нержавеющей стали, которая может быть заменена отдельно от керамического дымохода, в случае её прогорания.
Обычные дымоходы могут быть установлены только рядом с печью, что влечёт за собой массу существенных минусов:

  1. В парилке и без того не много места, шахта с применением обычных дымоходов съедает немалую площадь.
  2. Поскольку круглый сердечник шахты обычного дымохода имеет контурное теплоизолирование, препятствующее передаче тепла на поверхность тяжёлой, массивной оболочки, то при работе банной печи потребуется дополнительная мощность, чтобы нагревать оболочку из керамзитобетона. Нижняя же часть дымохода и вовсе не нагревается за счёт дымовых газов, поэтому прогреть её будет ещё сложнее. обычный дымоход в парилке занимает много места
  3. Монтажная схема насадки создаёт меньшую нагрузку на стенки дымохода, т.к. исключает тепловой удар в стенку керамического сердечника, который возникает при работе банной печи с боковым подключением к дымоходу. Керамическая труба при работе по схеме насадки прогревается равномерно.
  4. Как видно на эскизе, тепло дымовых газов, при использовании керамических дымоходов Effe2, не выбрасывается в трубу, а аккумулируется в обмуровке из облицовочного кирпича или плит талькохлорита. Дополнительно прогревая помещение парилки мягким теплом керамики или камня.
  5. Итоговая стоимость качественного керамического дымохода оказывается в разы ниже, нежели чем если бы были использованы обычные керамические дымоходы.

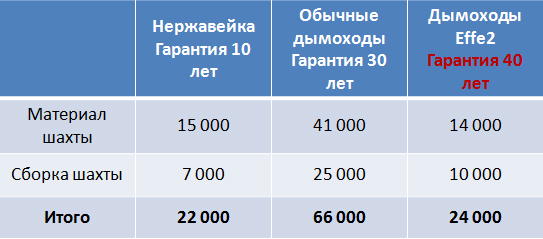

    Ниже приведены расходы для обычной бани в трёх вариантах: нержавейка, обычные керамические дымоходы и керамические дымоходы Effe2.
    дымоходы для бани цены
керамические дымоходы Effe2

8. Effe2 идеальный вариант для замены прогоревшего дымохода из нержавейки.

керамические дымоходы Schiedel
Как уже отмечалось выше, дымоходы из нержавеющей стали имеют существенно меньший срок службы, гарантия на такие дымоходы не превышает 10 лет. Большинство заводов вовсе не дают гарантию на свою продукцию или ограничивают её сроком в 3 или 5 лет. Поэтому периодическая замена дымохода из нержавеющей стали на новый, это привычное для многих дело.
Обычно, когда домовладельцы констатируют, что требуется уже вторая замена дымохода из нержавейки, многие понимают, что надо искать альтернативу и рассматривают вариант керамического дымохода. Но, выяснив общий вес и габариты обычного керамического дымохода, делают вывод – установить такой дымоход в готовом доме не получится.

Керамические дымоходы Effe2 в зависимости от диаметра от 2-х до 3-х раз легче обычных керамических дымоходов, поэтому во многих случаях их можно установить даже на деревянное перекрытие или на стальную консоль с выносом на внешнюю стену.

керамические дымоходы Effe2 идеальный вариант для замены прогоревшего дымохода из нержавейки.

В момент замены прогоревшей шахты из нержавейки может выясниться, что при установке керамического дымохода Effe2 в нужном месте, шахта попадает в стропильную ногу или ендову. Решить проблему можно применив поворотный керамический элемент. Поворотный элемент делает возможным смещение оси шахты.

На сегодняшний день ни один из производителей керамических дымоходов не предлагает столь эффективного и при этом настолько экономичного решения.
керамические дымоходы Effe2 идеальный вариант для замены прогоревшего дымохода из нержавейки.
керамические дымоходы Effe2

9. Экономия за счёт меньшего веса шахты.

керамические дымоходы Schiedel

Как уже отмечалось ранее, общий вес погонного метра шахты обычного дымохода, в зависимости от диаметра, превышает общий вес погонного метра шахты керамического дымохода Effe2 от 2-х до 3-х раз. При этом стоит отметить, что часто при расчёте итогового веса шахты обычного дымохода забывают учесть вес штукатурного слоя, который наносят на поверхность керамзитобетонных блоков, выступающих в качестве внешней оболочки. А между тем, штукатурка добавит и к без того большому значению веса ещё 30-35 киллограмм на один погонный метр шахты.

Несомненно, существенная разница в весе в прямую отражается на итоговых затратах на строительство дома.

  1. Снижение требований к несущим конструкциям – перекрытиям.
    В большинстве случаев из-за огромной массы, обычные дымоходы невозможно установить на перекрытия, даже железобетонные.
    Относительно небольшой вес шахты дымоходов Effe2, очень часто, допускает возможность установки её на перекрытия по деревянным балкам, и, практически всегда, возможна установка на железобетонные перекрытия.
    Стоит отметить, что с развитием технологий деревообработки и появления деревянных конструктивных элементов нового поколения - LVL бруса, в малоэтажном строительстве началось активное вытеснение железобетонных перекрытий. Замена последних на перекрытия с использованием LVL бруса позволяет сэкономить до 2 000 рублей с одного квадратного метра, для дома с площадью 200м2 экономия составит около 400 000 рублей. При этом такие перекрытия отвечают требованиям СНиП "Нагрузки и воздействия", а по шумоизоляционным характеристикам превосходят железобетонные перекрытия.
  2. Небольшой вес шахты позволяет использовать дымоходы Effe2 в тех случаях, когда нет возможности устроить бетонный фундамент.
    Дымоход Effe2 может быть установлен на стальную консоль, закреплённую на стене (см. эскизы выше по тексту). Это существенно сократит сроки проведения работ и позволит сэкономить не менее 20 000 рублей.
  3. Доставка продукции на объект заказчика.
    Преимущества в компактности и весе керамических дымоходов Effe2 над обычными керамическими дымоходами наглядно демонстрируется на примере.
    Шахта дымохода для банной печи редко превышает в высоту 6 метров. При такой высоте комплект материалов на обычный дымоход будет упакован на двух паллетах, а общий вес шахты дымохода составит 450 кг + 180 кг штукатурки. Для перевозки потребуется грузовой автомобиль типа Газель.
    Комплект материалов для установки шахты дымохода Effe2 шести метровой высоты будет иметь вес не превышающий 200 кг вместе с материалами короба и может быть размещён в багажнике легковой машины с кузовом универсал или хэтчбек.

керамические дымоходы Effe2 можно доставить на легковой машине.

   4.  Доставка в регионы.
       Благодаря исключительной компактности и малому весу, стоимость доставки дымоходов Effe2 в региональные города абсолютно несопоставима со стоимостью доставки аналогичного комплекта обычных керамических дымоходов.
Ниже приведена стоимость доставки в города ЦФО и ряда др. городов России комплекта
дымохода массой до 400кг. При меньшем весе комплекта стоимость доставки снизится.

доставка керамических дымоходов Effe2 в регионы.
керамические дымоходы Effe2

10. Монтаж дымохода Effe2 – быстрее, проще и дешевле.

керамические дымоходы Schiedel
  1. Элементы дымохода Effe2 - блок с дверцей и блок с отверстием для подключения поставляются с завода готовыми к монтажу. керамические дымоходы Effe2 это высокая заводская готовность.
  2. Вес элементов дымохода меньше, что облегчает работу монтажника.
  3. Существенно меньшая трудоёмкость монтажа оболочки.
  4. В комплект поставки входят готовые комплекты покровных плит 3-х типоразмеров, которые позволяют накрыть дымоход, а также от одной до 6-ти вентиляционных шахт. Обычные дымоходы комплектуются покровными плитами максимум для 4-х вент. шахт. При этом 5-ть и даже 6-ть вентиляционных шахт в одном блоке, это очень распространённая ситуация для двух этажного загородного дома. комплект покровных плит для керамических дымоходов Effe2.
  5. Предоставляются готовые комплекты для обмуровки шахты дымохода и до 6-ти вентиляционных шахт облицовочным кирпичом. Производители обычных дымоходов предлагают решение максимум для одной шахты дымохода и одной вентиляционной шахты.

    керамические дымоходы Effe2 обмурованные облицовочным кирпичом

  6. Предоставляются готовые комплекты для выполнения короба в надкровельной части и обшивки короба готовыми плитами с декоративной каменной посыпкой.

    керамические дымоходы Effe2 комплектуются материалами короба

  7. Исключается дорогостоящая и существенно увеличивающая сроки выполнения работ операция - штукатурка шахты дымохода.

Один из важнейших трендов развития строительных технологий последних десятилетий - сокращение монтажной составляющей в цене продукта, что, при соответствующем качестве, является признаком инновационности продукта.

керамические дымоходы Effe2

11. Логистика дымоходов Effe2 предел совершенства.

керамические дымоходы Schiedel
Одна паллета с габаритами 1х1х1,3 метр содержит 4-ре дымохода Effe2 с диаметром 140мм 6-ти метровой высоты. При складировании аналогичного количества обычных дымоходов будет занято 7 паллетомест!!!
Совершенно очевидно, складская (как минимум 3 склада от завода до заказчика) и транспортная составляющая в цене обычных дымоходов в разы выше. И за это несовершенство несомненно платит потребитель.

Другими словами, приобретая дымоходы Effe2, потребитель за свои деньги получает много дымохода и мало накладных расходов, в обычных керамических дымоходах обратное соотношение.

керамические дымоходы Effe2 - в одной паллете 4 дымохода

керамические дымоходы Effe2

12. Итоговые затраты намного ниже.

керамические дымоходы Schiedel
Благодаря совершенной конструкции керамического сердечника Effe2, потребитель получает дымоход с лучшими потребительскими характеристиками и бо’льшим гарантийным сроком эксплуатации (40 лет - Effe2, 30 лет - обычные керамические дымоходы), при этом итоговые затраты оказываются существенно ниже.

В таблице приведены расходы на возведение 10-ти метровой шахты с диаметром 140мм, под финишное шпаклевание.

керамические дымоходы Effe2 или Schiedel

* - стоимость приведена с учётом комплекта теплоизоляционных плит.

Как следует из приведённых в этой статье доводов, более высокая стоимость обычных керамических сэндвич дымоходов не является отражением лучших характеристик системы. Напротив, практически по всем индексам классификации дымоходных систем, Effe2 превосходит обычные керамические сэндвич дымоходы с одноконтурным сердечником. Также, благодаря двухконтурной конструкции керамического сердечника системы Effe2, у инженеров-проектировщиков появляются дополнительные возможности для разработки проектных решений, чего во многом лишена система с одноконтурным сердечником.
Совершенно очевидно, более высокая стоимость системы была заложена в момент выбора немецкими инженерами идеологии одноконтурного сердечника круглого сечения и последующим поиском решений, позволяющих обеспечить системе способность удовлетворять минимальным требованиям к дымоходной технике.
Вот некоторые из этих вынужденных решений, повлёкших за собой лишь увеличение итоговой стоимости системы:

  1. Как уже было отмечено, керамический сердечник обычных дымоходов не может рассматриваться как самонесущий элемент. Поэтому, для придания своей системе статической устойчивости, в качестве блоков оболочки, немецким инженерам пришлось применить громоздкие, тяжёлые и как следствие дорогостоящие как в производстве так и в перевозке керамзитобетонные блоки. Кроме существенного увеличения стоимости системы, монтажных работ и повышения требований к несущим конструкциям, за счёт существенного увеличения веса системы, керамзитобетонные блоки никак не улучшили дымоходные характеристики системы.
  2. Круглое сечение с точки зрения строительного проектирования, это всегда не оптимальный выбор. Цилиндрические поверхности сложнее и дороже отделывать, нежели чем конструкции прямоугольного сечения. С этой проблемой немецкие инженеры столкнулись, когда потребовалось найти решение по теплоизолированию керамического сердечника. Им пришлось применить мелкоштучную контурную теплоизоляцию со специальными просечками. Ничего не улучшив в характеристиках теплоизолирования, немецкие инженеры вновь существенно увеличили стоимость своей продукции.
  3. Не технологичность одноконтурного сердечника круглого сечения вновь проявило себя, когда немецкие инженеры разрабатывали комплект покровной плиты. Необходимо было найти решение для защиты теплоизоляции от атмосферных осадков. Немецким инженерам пришлось вводить дополнительные элементы из нержавеющей стали, это распорное кольцо и конус. Что опять отразилось только на увеличении стоимости системы.
  4. Тройники подключения ТГА и дверцы для обслуживания пришлось сопрягать с прямоугольной формой блоков оболочки, что привело к появлению дополнительных мелких деталей и существенно усложнило задачу монтажникам, всё это вновь отразилось на итоговых затратах.
  5. Большое количество деталей, вызванных вынужденными, и не простыми решениями, усложнило упаковку. Что в разы увеличило логистическую составляющую стоимости системы.

Трёмя десятилетиями ранее, до того как была рождена идея керамического сердечника круглого сечения, соотечественник авторов идеи Йозеф Геббельс в своей статье "Двадцать советов диктатору" впервые употребил формулировку - Всё гениальное просто, и всё простое гениально.
